Choisissez la découpe jet d'eau pour gagner en performance

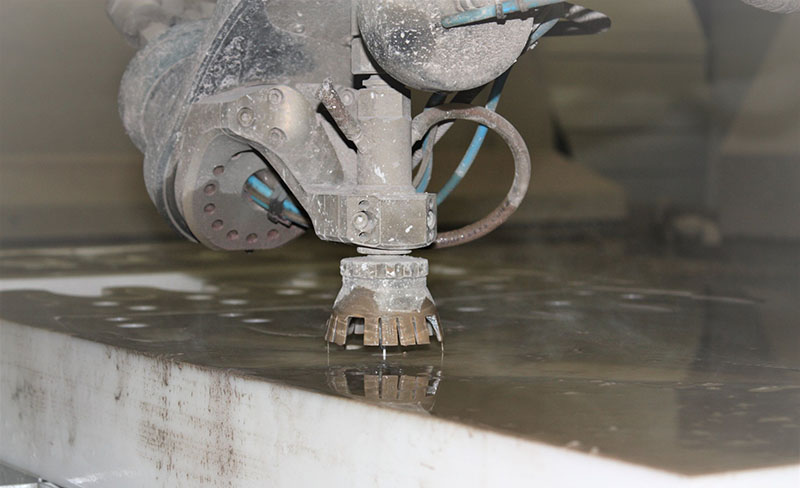

Photo d'une découpe au jet d'eau
Photo d'une découpe au jet d'eau

Le principe de la technique jet d'eau très haute pression consiste à projeter à très grande vitesse (600 à 900 mètres par seconde) un filet d'eau continu à travers une buse de faible diamètre (0,05 à 1 mm).


L'eau est comprimée puis projetée à une pression de 4000 bars. L'eau est utilisée pure pour découper les matériaux tendres et accompagnée d'un abrasif pour les matériaux plus durs et plus épais.


Son circuit haute pression permet d'arriver jusqu'à la tête de découpe où l'abrasif vient s'associer a l'eau dans une chambre de mélange. C'est ce jet surpuissant qui va découper la matière à son contact. Le système se compose d'un intensifieur (pompe) pour la compression de l'eau.


Le matériau est découpé à froid par arrachement de matière. La grande vitesse du jet permet de ne pas mouiller le matériau.

Un système de découpe jet d'eau très haute pression comprend 4 éléments principaux :



  • Un système de gestion informatique relié à la commande numérique de la table de découpe.
  • Une pompe très haute pression qui envoie l'eau à 4000 bars vers la table de découpe.
  • Une table qui reçoit les outils de découpe.
  • Des bacs de décantation pour récupérer les déchets.
Photo d'une découpe par jet d'eau haute pression
Photo d'une découpe par jet d'eau haute pression

Les avantages de la technologie de découpe jet d’eau très haute pression :

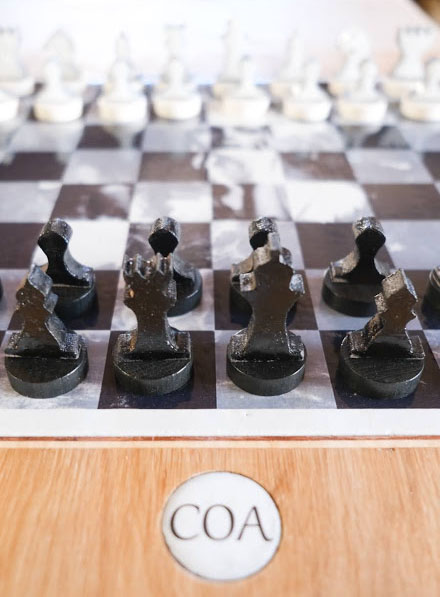

Exemples de pièces réalisées en découpe jet d'eau

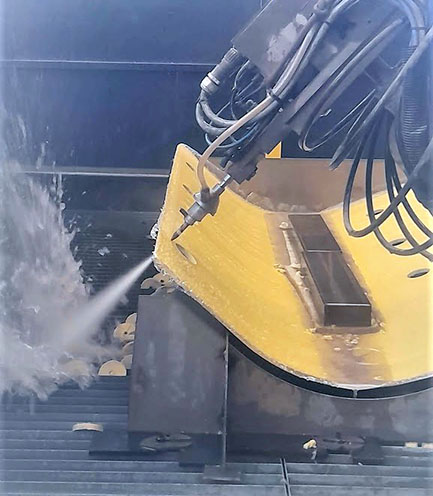

Usinage robotisé d'une pièce complexe :



Photos de découpes par jet d'eau à très haute pression
Photos de découpes par jet d'eau à très haute pression

Réalisations spéciales : un savoir-faire particulier

Découpe d'une couronne en acier.  Poids : 1 tonne, diamètre : 2 mètres, épaisseur 300 mm en 2 parties égales :

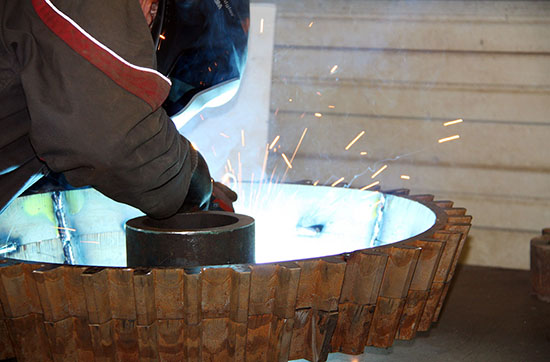

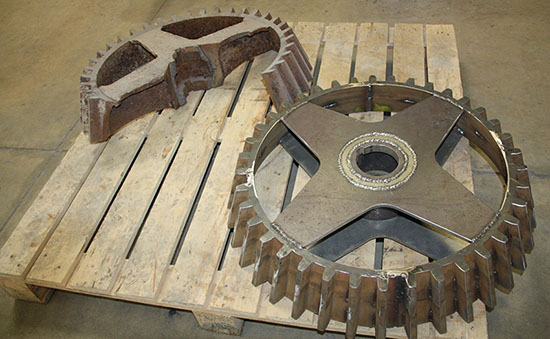

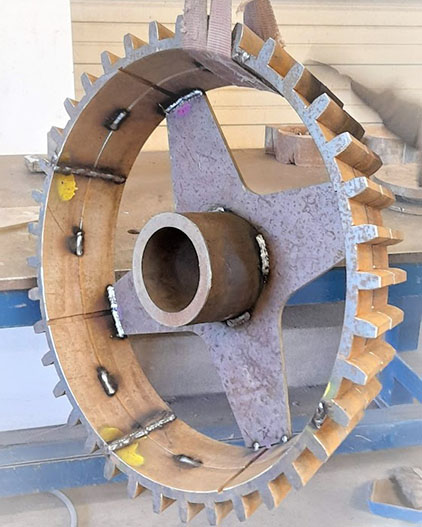

Refabrication et développement de pièces sur mesures. Exemple : reconstitution d'une roue dentée d'un moulin datant du 19e siècle à Bremondans (25) :

Découpe jet d'eau d'une roue de moulin ancien
Découpe jet d'eau d'une roue de moulin ancien
Remplacement d'une roue de moulin ancien
Remplacement d'une roue de moulin ancien

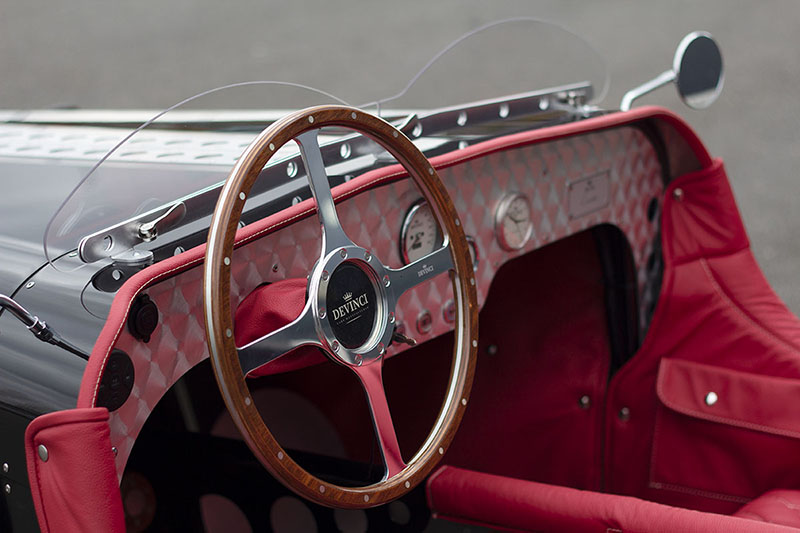

Pièces de véhicules de collection :

Signalétique et trophées de golf découpés au jet d'eau :

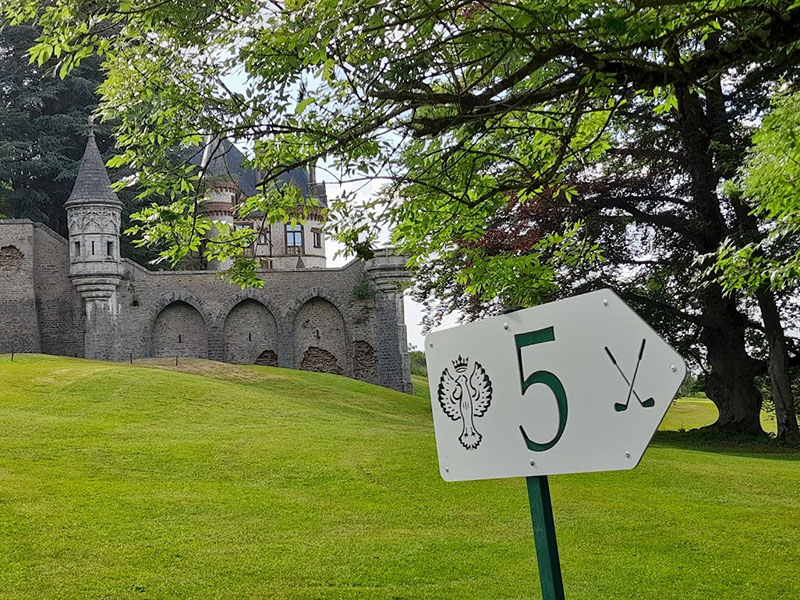

Signalétique de parcours de golf découpée au jet d'eau
Signalétique de parcours de golf découpée au jet d'eau

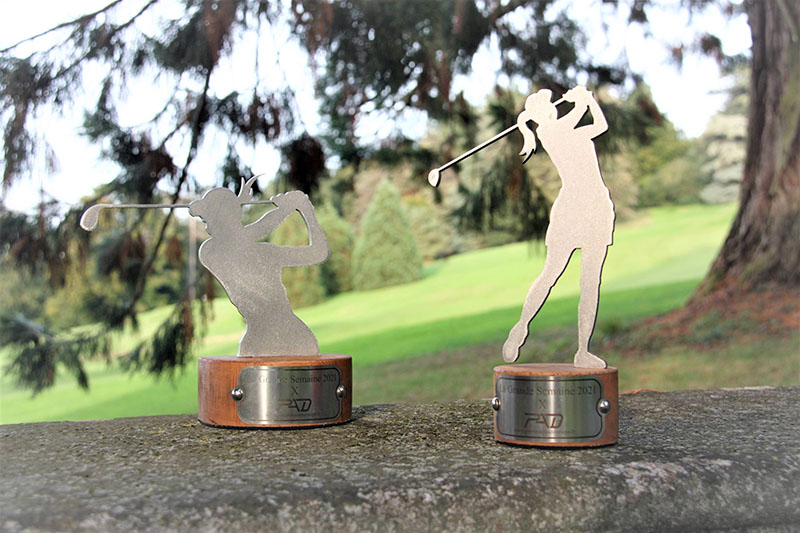

Trophées de golf découpé au jet d'eau
Trophées de golf découpé au jet d'eau

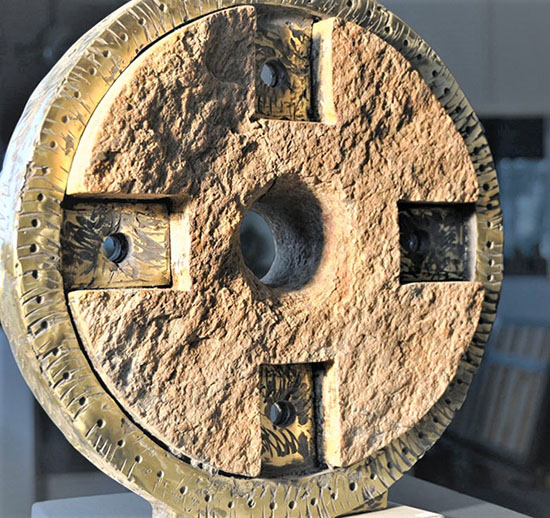

Organes mécaniques d'oeuvres monumentales :

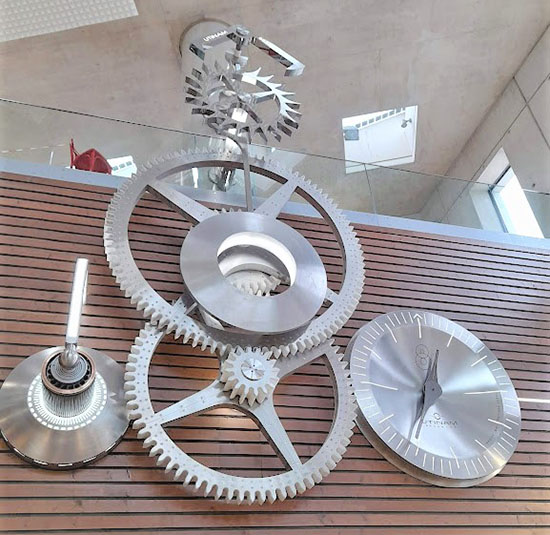

Horloge monumentale de la gare TGV Besançon Auxon
Horloge monumentale de la gare TGV Besançon Auxon

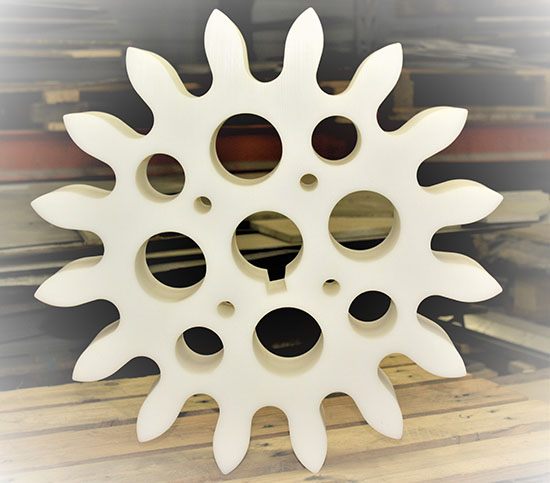

Pièce d'horlogerie monumentale
Pièce d'horlogerie monumentale
Usinage et découpage de pièces et matériaux par jet d'eau
